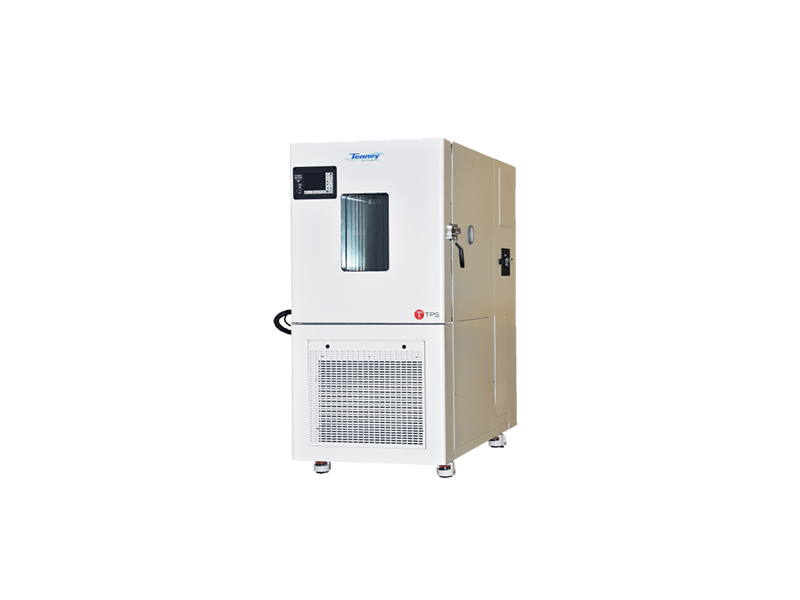

TENNEY FAST CHANGE RATE CHAMBERS

TENNEY FAST CHANGE RATE CHAMBERS

TENNEY 快速速率变化测试室

Tenney 快速速率变化测试室设计用于模拟最恶劣的环境条件,加速速率从 -35°C 到 200°C 单级或 -73°C 到 200°C 级联的。


产品描述


在制造可能会遇到各种温度和湿度条件的产品时,进行适当的测试以确保您的产品能够经受住现场或市场的严苛使用是至关重要的。Tenney 快速速率变化测试室设计用于模拟最恶劣的环境条件,加速速率从 -35°C 到 200°C 单级或 -73°C 到 200°C 级联的。快速速率变化测试室采用涡旋压缩机技术,可提供安静的运行、快速的转换速率和可靠的运行。测试室包含了一个大容量的气流。从上到下的空气循环保证了测试期间稳定和一致的性能。多种加热和冷却系统可供选择,以及不同的选项列表,将创建一个房间的设计,以适应您的特定应用。


可用尺寸:室内(立方英尺)

10 ·20 ·30 · 40 · 64


温度范围

单级:-35°C 至 200°C

级联:-68°C 至 180°C


可用涡旋马力

6· 10· 15


优点

  • 稳健的设计提供一致、可靠、可重复的结果,从而提高生产力

  • 提高可维护性并降低维护成本

  • 结构寿命长,热完整性好


特性

  • 风冷和水冷可供选择

  • 可靠的涡旋压缩机技术

  • 运行安静

  • 隔热观察玻璃窗

  • 室内灯

  • 两个 3” 电缆端口

  • 固态湿度传感器(选择 RH 选项时)

  • 铂 RTD 温度传感器

  • 重型调平脚轮

  • 镍铬丝空气加热器精确控制

  • 固态制冷压力传感器

  • 用于精确冷却控制的热力膨胀阀

  • FM 批准的安全 OTP

  • 备份安全热熔断器

  • 具有锁定功能的主电源断开

  • 腔室通风口


Synergy Quattro触摸屏控制器

  • 用户友好的LCD图形化320 x 240彩色显示/触摸屏编程器,带有简单的英语提示,可输入程序

  • 实时时钟

  • 几乎无限数量的程序和步骤

  • 具有自动调节功能的PID控制同时操作员也可调节,以适应特殊的腔室装载条件(2通道功能)

  • Tenney独家的先进逻辑电路可根据需要实现的箱室环境,自动选择所需的制冷和制热能力以及加湿运行模式

  • 该控制器整合了未来“互联工厂”的通信功能

  • 从USB端口、本地闪存和/或卸下PCMCIA闪存卡存储和检索程序和测试数据

  • 用于机器接口,机器诊断的独立的I / O控制器(奥林匹克)

  • RS-232串行通讯

  • 使用TCP / IP网络协议的高级以太网(10/100)通信功能

  • USB端口,用于收集设定点温度和湿度的数据,实际用于空气温度和湿度

  • 内置限位警报

  • 芯片上有闪存盘

  • Microsoft的高级Windows TM CE操作系统

  • 串口通信为标准串口,并通过DB9端口从外部连接到机柜


选项

  • RS 232 或 RS485 通讯

  • 5 加仑水箱*

  • 湿度水再循环系统*

  • 水软化剂*

  • 用于获得低至 5% 的湿度水平的外部干燥器*

  • 附加端口

  • 搁架,可调节和可拆卸

  • 自动 CO2 或 LN2 冷却增压系统

  • 增压加热系统

  • GN2吹扫系统

  • 记录仪器

  • NIST 校准

  • Tenney Environmental 提供符合 ISO 17025 标准的校准服务

  • 额外设计可订购定制配置

* 仅限湿度模型


具体规格

型号

FCR10

FCR20

FCR30

FCR40

FCR64

立方英尺(升)

10 (283)

20 (566)

30 (850)

40 (1133)

64 (1812)

工作空间

24" x 26" x 28"

609 mm x 660 mm x 711 mm

30" x 32" x 36"

762 mm x 812 mm x 914 mm

36" x 40" x 36"

914 mm x 1016 mm x 914 mm

40" x 44" x 40"

1016 mm x 1117 mm x 1016 mm

48" x 48" x 48"

1219 mm x 1219 mm x 1219 mm

外部尺寸

40" x 81" x 79"

1016 mm x 2057 mm x 2007 mm

46" x 87" x 87"

1168 mm x 2210 mm x 2210 mm

52" x 95" x 87"

1321 mm x 2413 mm x 2210 mm

56" x 99" x 91"

1422 mm x 2515 mm x 2311 mm

64" x 103" x 99"

1626 mm x 2616 mm x 2515 mm

约单位重量

1700 LBS (772 kg)

2100 LBS (953 kg)

2400 LBS (1089 kg)

2700 LBS (1225 kg)

3300 LBS (1497 kg)

有效范围

6HP

6HP, 10HP

6HP, 10HP, 15HP

6HP, 10HP, 15HP

6HP, 10HP, 15HP

冷却速率(空箱) ⁰C/分钟

冷却 HP

6 HP

6 HP

10 HP

6 HP

10 HP

15HP

6 HP

10 HP

15HP

6 HP

10 HP

15HP

级联180°C至‐68°C

9.0°C/min

5.5°C/min

10.0°C/min

4.25°C/min

8.5°C/min

11.5°C/min

3.5°C/min

7.5°C/min

10.0°C/min

2.75°C/min

5.75°C/min

8.25°C/min

单级180°C至‐35°C

13.0°C/min

8.0°C/min

14.0°C/min

6.5°C/min

11.75°C/min

16.5°C/min

5.5°C/min

10.5°C/min

14.0°C/min

4.25°C/min

8.5°C/min

11.75°C/min

加热速率(空箱)  ⁰C/分钟

加热功率 kW

6 kW

6 kW

12 kW

6 kW

12 kW

18 kW

6 kW

12 kW

18 kW

6 kW

12 kW

18 kW

‐68⁰C to 180⁰C

11.75°C/min

8.0°C/min

15.5°C/min

7.25°C/min

13.75°C/min

17.5°C/min

6.25°C/min

11.75°C/min

15.5°C/min

5.0°C/min

9.5°C/min

13.0°C/min

‐35⁰C to 180⁰C

11.75°C/min

8.0°C/min

15.25°C/min

7.0°C/min

13.25°C/min

17.5°C/min

6.25°C/min

11.75°C/min

15.5°C/min

5.0°C/min

9.5°C/min

13.0°C/min

荷载能力  (SS =单级;C =级联)  瓦

荷载 瓦特

@ - 18°C(S,RS)

3200

2800

3900

3600

5300

6500

3500

5200

6500

3500

5200

6400

荷载 瓦特

@ - 18°C(C, RC)

7300

6800

9900

6300

11800

17300

6300

11700

17200

6200

11600

17100

荷载 瓦特

@ - 40°C(C, RC)

5600

5100

6100

6300

9900

11000

6200

9900

10900

6100

9800

10800

荷载 瓦特

 @ - 54°C(C, RC)

3100

2700

3600

3900

5300

6300

3800

5200

6200

3700

5100

6100

通用规格

标准温度范围

单箱(S,RS型号)-35°C至180°C   层叠(C,RC型号)-68°C至180°C

湿度范围

(仅RS,RC型号)在20°C到85°C的干球范围内,在5°C露点的限制下,20%到95%

控制公差

温度:±1℃。湿度:±5% RH稳定后

空气流量

750 CFM (FCR10, FCR20) / 1500 CFM (FCR30, FCR40, FCR64)

热容

3 KWW (仅RS,RC型号)

冷凝

水冷

电力需求(C =级联;S =单级;R =湿度)

电力

460V ‐ 3PH 60HZ

460V ‐ 3PH 60HZ

460V ‐ 3PH 60HZ

功率

6HP

10HP

15HP

HP Temp/RH

RC/C

RS

S

RC/C

RS

S

RC/C

RS

S

Amp - 熔断

45 Amps

40 Amps

30 Amps

90 Amps

60 Amps

60 Amps

110 Amps

80 Amps

70 Amps

安培-负载不足

36 Amps

28 Amps

24 Amps

69 Amps

48 Amps

44 Amps

84 Amps

59 Amps

55 Amps

电力

208V ‐ 230V 3PH 60HZ

208V ‐ 230V 3PH 60HZ

208V ‐ 230V 3PH 60HZ

功率

6HP

10HP

15HP

HP Temp/RH

RC/C

RS

S

RC/C

RS

S

RC/C

RS

S

Amp - 熔断

90 Amps

70 Amps

60 Amps

175 Amps

125 Amps

125 Amps

250 Amps

175 Amps

150 Amps

安培-负载不足

72 Amps

55 Amps

47 Amps

140 Amps

96 Amps

89 Amps

187 Amps

127 Amps

120 Amps
